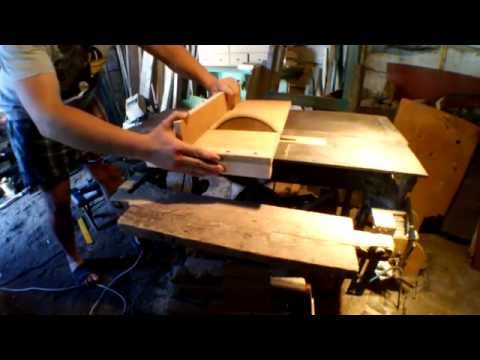

Каретка для циркулярного станка Если у Вас есть циркулярный станок, то полезным приспособлением для него может стать каретка, с помощью которой предельно упрощаются такие работы, как торцевание заготовок и отпиливание их "на ус" (под углом 45°). Это приспособление довольно простое и его изготавливают из лист многослойной фанеры используя клей и шурупы. Вначале, на заготовленную фанеру, шириной по размеру станины станка( с запасом на направляющие), прикрепляют направляющие бруски, расстояние между которыми соответствует ширине стола циркулярки. После чего сверху, по краям доски, поперёк станины станка, устанавливают упорные бортики.

Бортики, по ширине, должны быть выше пропила выступающей из стола дисковой пилы. Изготовленную каретку устанавливают на стол и при работающем станке подают по направляющим на диск, делая сквозной пропил всего приспособления. Так как бортики значительно превышают выход пильного диска, каретка сохраняет достаточную жёсткость.

При помощи этой каретки заготовки торцуют, прижимая их к упорному бортику и продольно перемещая каретку по столу, а чтобы подготовить соединение "на ус", пользуются съёмной планкой, устанавливаемой под углом 45°, к которой прижимают заготовку.Карета может двигаться и по другим направляющим, например по пазам в станине циркулярки.
